Оснастите свой велосипед электрическим приводом

Идея установить электропривод на велосипед напрашивается сама собой. В самом деле, почему двигатель внутреннего сгорания можно (это практикуется уже очень давно), а электрический — нельзя? При современном уровне электроники подобная модернизация велосипеда должна быть даже проще, нежели использование иных движков. Кроме того, это не потребует согласования с регистрационными службами ГИБДД.

Для тех, у кого этот транспорт является основным средством передвижения (например, для ежедневных поездок к месту работы и обратно), электрификация «двухколесного друга» позволит значительно экономить свои силы и нервы. Нет необходимости простаивать в нередких в нынешнее время пробках, скорость у электровелосипеда для городских условий приличная, так что реальное время поездки, нередко, даже сокращается, по сравнению с обычным наземным личным или общественным транспортом.

Наскучило просто кататься? Освойте трюки на велосипеде! В статье рассказывается как научиться ездить на заднем колесе.

Для желающих освоить скейтбординг наш рассказ о том как выбрать, купить и научиться кататься на скейте.

Постоянно подзаряжая аккумуляторы, дома или в любом доступном месте, можно обладать значительным запасом пробега, и, при правильном расчете маршрута и емкости батарей, всегда быть уверенным в своих возможностях. Да, в конце концов, в случае непредвиденных неприятностей, можно добраться и обычным способом – на педалях.

Некоторые из них проводят глубокий «апгрейд» велосипедов, используя совершенно неожиданные конструкторские задумки, узлы и материалы, зачастую приобретенные на «барахолке» или в автомагазинах. Менее «продвинутые» просто приобретают готовые комплекты для электрификации вело-транспорта – благо, производители предлагают их в достаточно широком ассортименте.

Какие существуют типы передачи вращательного движения от двигателя на ведущее колесо?

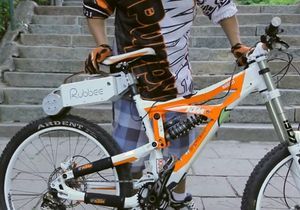

Фрикционная передача

Эта разновидность электропривода, хотя и встречается в продаже, но не пользуется особой популярностью. Принцип ее – немудреный. Двигатель устанавливается прямо у ведущего колеса, передача крутящего момента происходит непосредственно с вала статора на покрышку. Казалось бы – все просто и очевидно. Но то, что, может быть, применимо для детских электрических машинок и велосипедов, малопригодно в реальном использовании транспорта.

Посудите сами:

• Нет никаких передаточных звеньев, то есть исключается возможность увеличения угловой скорости колеса за счет использования редукторов;
• Крайне низкий КПД;
• Даже незначительное падение давления в камере колеса резко уменьшит эффективность такого привода.
• Постоянное трение между фрикционом двигателя и протектором покрышки резко снижает ее долговечность.
• В условиях сырой погоды, грязной дороги, мороза коэффициент трения существенно уменьшится, фрикцион будет пробуксовывать, что снизит и без того невысокую энергоотдачу привода.

Нет, если планировать переделку с реальными повышениями эксплуатационных качеств велосипеда, от подобной схемы лучше сразу отказаться.

Читайте так же на нашем сайте о парашютном спорте. Фотографии парашютистов, видео и многое другое…

О полетах на вингсьюте можно почитать по этой ссылке.

Автожир — странное название не менее странного летательного аппарата. Знаете о таком? Если нет, читайте по ссылке: pro-extrim.com/vysota/avtozhir/autogyro.html

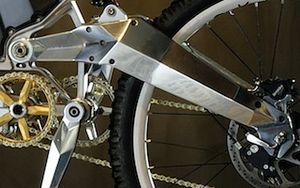

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

• Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
• Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
• Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

• Этот тип передачи – самый экономичный и эффективный из всех существующих.
• Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
• Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
• Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской фирмы «Cyclone».

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

Для любителей паркура предлагаем список пяти лучших фильмов о паркуре.

Как правильно одеться сноубордисту перед выходом на трассу? Все об одежде для катания с гор на нашей странице.

Самое простое решение – мотор-колесо

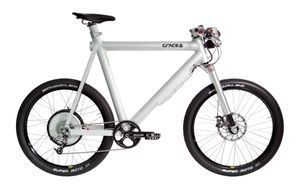

Для любителей облегченной езды на велосипеде производители предлагают еще один вариант, в котором электродвигатель и колесо конструктивно скомпонованы в один узел, так называемое, мотор-колесо.

Преимущества такой системы очевидны:

• При установке данного привода велосипед не подвергается каким-либо значимым доработкам, не изменяется значительно и его внешний вид. Единственное – установка органов управления на руле и аккумуляторного отсека – на раме.
• Установка не требует каких-либо существенных знаний и умений – при правильном подборе колеса-мотора она доступна, наверное, всем.
• Работа двигателя практически бесшумна.
• При желании велосипед легко трансформируется обратно в обычный.

Есть, конечно, и ряд недостатков:

• Колесо с размещенным в ним приводом – достаточно тяжелая конструкция (6 и более килограмм), увеличивающая общую массу транспортного средства. Опытные велосипедисты рекомендуют устанавливать усиленную переднюю вилку.
• Существуют определенные ограничения по мощности привода.
• Превышение установленной производителем скорости может дать обратный эффект – двигатель превращается в генератор и самопроизвольно тормозит движение.

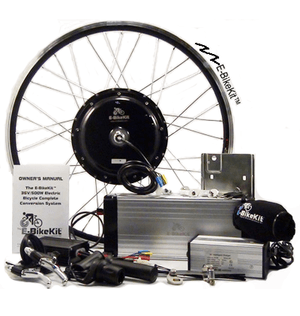

Как правило, в продажу поступают готовые конструкции – со спицами и колесным ободом, однако для любителей подходить к делу обстоятельно реализуются и просто двигатели. В этом случае выбор и установка необходимых спиц и обода ложится на хозяев транспорта. Так сказать, мотор-колесо своими руками.

В комплект обязательно входит контроллер, обеспечивающий правильную работу привода, механизмы управления, аккумуляторные батареи с блоком подзарядки.

В зависимости от предпочтений, можно выбрать как переднее, так и заднее ведущее колесо. Некоторые велосипедисты решают задачу «одним махом» — делают свою «машину» полноприводной.

Наиболее популярными среди поклонников электропривода считаются моторы-колеса «Polariss», «Yamasaki», «Electra», «Golden motor». Приобрести их можно как через специализированные магазины, так и заказав через интернет.
